埋刮板輸送機的刮板鏈條
鏈條

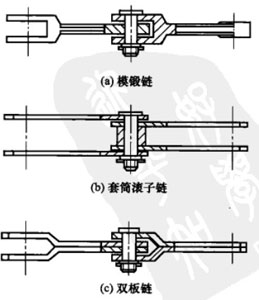

鏈條屬于撓性牽引構件，運動中帶動刮板一起行走，從而推動物料向前輸送。鏈條與鏈輪嚙合時產生多邊效應，使鏈速不均勻，運行不夠平穩，這一特性不僅使噪聲增大，還引起動載荷，因此不宜選較高的運行速度。埋刮板輸送機的輸送鏈條主要有三種：模鍛鏈、套筒滾子鏈和雙板鏈如圖所示。
模鍛鏈的特點是強度高、承載力大、結構簡單、使用可靠、折半方便；由于進行等強度設計，在相同承載能力和相同節距的情況，它的重量最輕。除MX型大傾角埋刮板輸送機外，其他機型皆可采用。
套筒滾子鏈的特點是轉動靈活，使用壽命長，支承和導向較易解決，運行時噪聲較低。適用于MS、MC、MK、MX型埋刮板輸送機。
雙板鏈的節距較大，具有承載能力強、拆裝方便、使用安全可靠等優點。與上述兩種相比，重量最大，應用不普遍。當前只用于MS、MC埋刮板輸送機。
刮板

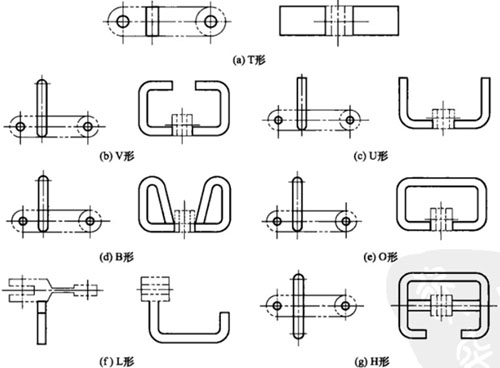

為適應不同物料的輸送，埋刮板輸送機的刮板類型較多，主要有以下七種：T形、V形、U形、B形、O形、L形、H形,如圖所示。
1.T形刮板 用于水平型埋刮板輸送機中，當機槽規格較大或重載工作時，可加筋板或支承以增強剛性。
2.V形刮板 可用于多種機型�？稍跈C槽內作內向或外向布置，其承載能力較U形強。
3.U形刮板 可用于多種機型。也可在機槽內作內向或外向布置，其承載能力較T形強。
4.B形刮板 可用于多種機型�？稍跈C槽內作內向或外向布置，其承載能力強于V形強。
5.O形刮板 僅用于MC和ML型埋刮板輸送機，在機槽內只能作外向布置，其承載能力最強。
6.L形刮板 僅用于MP型埋刮板輸送機。
7.H形刮板 通用于MK型埋刮板輸送機，其他機型也可使用。其承載能力也行強。
