埋刮板輸送機刮板的內外向布置
刮板在機槽內有內向和外向兩種布置形式。

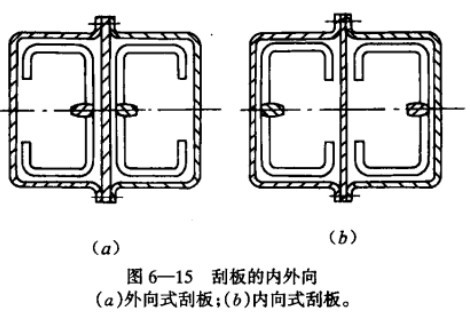

在水平輸送時，當鏈條帖著槽底，刮板向上為內向式；當刮板帖著槽底，鏈條在上方時為外向式。當運行到垂直提升段，內外向就如同圖6－15所示。
刮板的這兩種布置型式在運行和輸送中具有許多不同的特點：
1.水平輸送時，內向刮板因鏈條與槽底接觸、刮板伸向上方，故受力狀態較好，運行較平穩，刮板不承受附加扭力和彎矩。外向刮板與之相反。
2.垂直提升中，兩種刮板布置型式對垂直提升無甚影響和區別，輸送性能基本相同，但外向式刮板更有利于物料從卸料口卸出。
3.通過彎道時，外向刮板的空間逐步變大，通過彎道后恢復原樣。這一特性使得運行阻力小，輸送阻力大，運行較平穩，磨損及噪聲較小。而內向刮板的空間逐漸變小，通過彎道后恢復原樣，這一特性使得運行阻力大，輸送阻力小，運行欠平穩磨損及噪聲均較大。因此，在進行刮板鏈條的張力計算時，會遇到一個刮板內外向阻力系數k0不同的問題。通常內向布置時取k0=1,外向布置時取k0＝1.5.
4.從維修的角度看，外向刮板更有利于觀察刮板鏈條的運行狀態，可及時預防事故的發生，維修及更換刮板鏈條也比較方便。
5.從設備的尺寸看，刮板外向布置時機槽的結構尺寸較大，而內向布置時機槽結構尺寸較小。對標準布置型式的埋刮板輸送機，刮板的內處向已確定。如T型刮板無內向之分；使用U型刮板的MS型為內向布置，而MZ型只能使用內向刮板，其余機型通常只使用外向刮板。
