首頁－－技術頻道--埋刮板輸送機的布置形式

埋刮板輸送機的機型較多，可按不同的方式加以分類
按用途分，有普通型和特殊型。普通型埋刮板輸送機用于輸送物料特性一般的散狀物料，特殊型埋刮板輸送機用于輸送有某種特殊性能的物料。如熱料型用于輸送高溫物料；氣密型用于輸送防泄漏和滲透以及防粉塵爆炸的物料等。
按布置形式分，有水平型、傾斜型、垂直型、Z型、平面環型、立面環形和扣環型。按固定方式分，有固定式和移動式。固定式的埋刮板輸送機，其機體的頭部和驅動裝置與基礎默寫在一起，機體的其余部分擱置在支承架上。移動式埋刮板輸送機，其機體中部下方裝有行走輪，驅動裝置安置在機體上，整機可以行走。移動式應用較少，輸送距離不長。
按物料松散密度分，有重型和輕型。物料松散密度分，有重型和輕型。物料松散密度大于1t/m3的采用重型，不大于1t/m3 的采用輕型。

按驅動方式分，有左裝、右裝、自帶式。站在機體尾端向前看，驅動裝置布置在機頭左側為左裝，在機關右側為右裝。驅動安裝在某一中間段殼體上為自帶式。

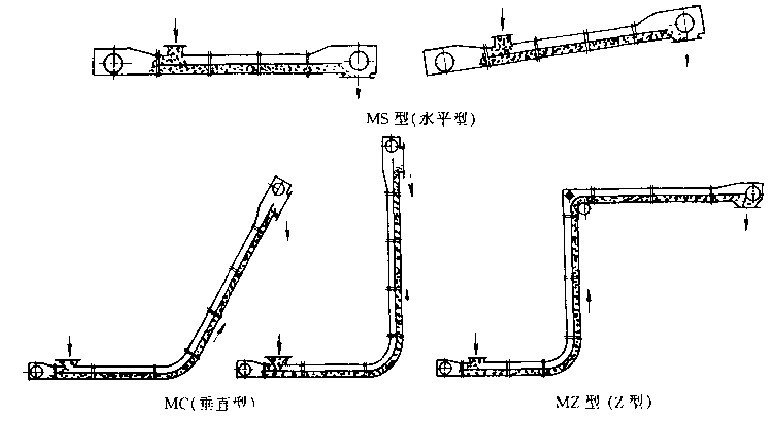

布置形式

1.水平型
MS型埋刮板輸送機用于物料的水平或小傾角輸送，可定量輸送和給料，可實現幾種物料的混合輸送，還可多點加料和卸料。安裝傾角通常為0°~25°。單臺輸送機的輸送距離小于等于80m，最長可達120m。
2.傾斜型
MS型埋刮板輸送機在采用整體中間隔板的特殊設計時，傾角可達30°。
MS型大傾角埋刮板輸送機是由MZ型埋刮輸送機的下水平部分與上水平部分組合而成，傾角為15°~30°。
MX型大傾角埋刮板輸送機是雙機槽結構，上部機槽為空載，物料在下部機槽內，由于刮板鏈條 結構特殊，物料在傾斜輸送進效率隨傾角增大下降并不明顯，傾角30°時，輸送效率仍較高。實際應用中傾角曾達到40°，仍保持正常輸送。單臺輸送機的輸送距離小于等于80m，最長可達120m。
3.垂直型
MC型埋刮板輸送機用來進行物料的垂直提升或大傾角輸送。有五種標準傾角：90°、75°、60°、45°、30°，最高可達40m。
4.MZ型
MZ型埋刮板輸送機用來進行物料的下水平輸送－垂直提升或大傾角輸送－上水平的輸送。允許安裝傾角為90°和60°，垂直提升高度最大為20m，上平輸送距離≤30m。由于輸送路徑較復雜，該機型主要用于物料松散密度ρ≤1t/m3的輕型物料
