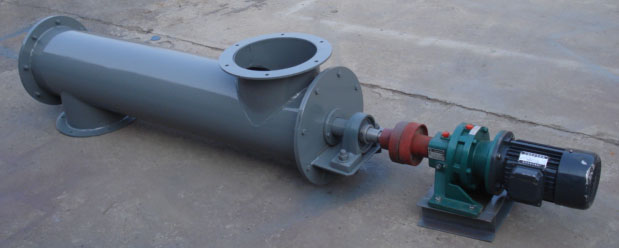

螺旋給煤機概述
螺旋給煤機是一種螺旋式連續輸送，松散、顆粒狀、粉狀等物料輸送設備，用于循環流化床鍋爐輸煤裝置能控制鍋爐燃煤量，保持燃燒的穩定工況并有利于鍋爐環保工作，具有結構簡單、重量輕、縱方便、操作自動化等特點，是流化床鍋爐必備的理想設備.
設備工作原理、機構及技術參數
1、該設備以電動機為動力通過電磁調速、變頻、減速調速所需轉速。帶動螺旋桿轉動,螺旋桿上裝有螺旋形的葉片,燃料由落煤管落入絞籠內,通過螺旋桿轉動將燃料送入爐膛.
2、該設備由電動機、減速機、聯軸器、軸承體、殼體、螺旋輸送軸、尾部、底座等部件構成。
3、GX螺旋給煤機為系列產品。從GX150到GX500等各種規格。其最大出力從0.1T/H至40T/H，用戶可按所需任意選擇。進出口的長度可由用戶自定。
4、電機的選擇，YCT型電磁調速系列電機控制系統可用手動、電動和直接接入DCS接口，是一種既經濟又安全可靠的系統。YVP變頻電機三相異步器由電機配變頻口，通過變頻滿足其最佳的運轉和輸送能力。（詳見電機及變頻器使用說明書）
5、減速機：JZQ系列，該機在運行前應加注稀釋潤滑并定期更換，加油遵照減速機使用說明書。
6、軸承體內應定期加注黃油。
常用螺旋給煤機主要技術參數
| 螺旋管直徑（mm） | 150 | 200 | 250 | 300 | 400 | |
| 煤粉類 | 最大轉速（r/min） | 112 | 100 | 900 | 80 | 70 |
| 最大輸送量（m3/h） | 8 | 14 | 24 | 34 | 64 | |
| 水泥類 | 最大轉速（r/min） | 90 | 75 | 75 | 60 | 60 |
| 最大輸送量（m3/h） | 3.5 | 6.7 | 13.3 | 8.3 | 43.5 |
安裝運行注意事項
1、該機分段包裝運輸，現場組裝，組裝時注意設備地基平面度。其減速機與螺旋機的不同軸度應控制在0.15mm內。
2、整機應與地基架固定一體，防止運行時產生振動。
3、減速機聯軸器與螺旋軸聯軸器二平面應留有一定的間隙。防止聯軸器二平面相碰撞。毀壞聯軸器和影響運轉。
4、螺旋軸的轉向一定要按箭頭方向限速運轉。加料后嚴禁反轉。
5、安裝完畢后初次使用時須進行空轉。檢查各部分正常后方能打開拆板閥投料使用。啟動時的轉速不能過快或過慢。過快的運送可能會將落煤管堵塞。一旦發現落煤管堵塞應迅速關機，疏通后才能重新啟動使用。
6、初次使用時打開該機殼體尾部的蓋板，觀察其落煤狀況是否良好，待鍋爐正常使用后封蓋。
7、停機時應關閉拆板閥。排清殼體內存煤，防止煤料在殼體內結蓋，從而影響再次啟動使用。

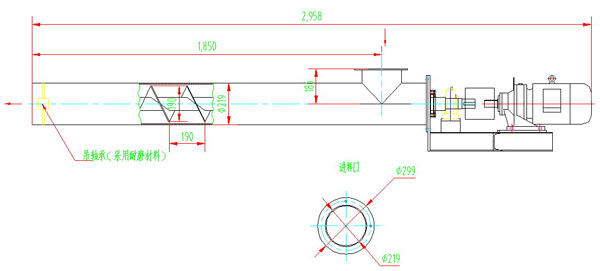

螺旋給煤機機構參考圖
易損件
1、聯軸器：可自制或向制造廠購買。
2、軸承：可自購或向制造廠購買。
3、葉軸：在使用一段時間后應即向制造廠訂購設備，以利充分保證鍋爐給煤正常。
螺旋給煤機機技術參數表:
| LS型 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| GX型 | 200 | 250 | 300 | 400 | 500 | ||||||
| 螺旋直徑(mm) | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| 螺距(mm) | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
| 轉速(r/min) | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
| 輸送量QΦ=0.33（m3/h） | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
| 功率Pd 1=10m(KW) | 1.1 | ,1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
| 功率Pd 1=30m(KW) | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
| 轉速(r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
| 輸送量QΦ=0.33（m3/h） | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
| 功率Pd 1=10m(KW) | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
| 功率Pd 1=30m(KW) | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
| 轉速(r/min) | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
| 輸送量QΦ=0.33（m3/h） | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
| 功率Pd 1=10m(KW) | 0.9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
| 功率Pd 1=30m(KW) | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
| 轉速(r/min) | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
| 輸送量QΦ=0.33（m3/h） | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
| 功率Pd 1=10m(KW) | 0.75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
| 功率Pd 1=30m(KW) | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |
用戶需知
1、給煤的含水量在大于13-15%以上，應經常打開給煤機蓋。（一周內）檢查煤是否在箱體底積層，造成葉軸向上頂。一旦發現就應迅速用鋼釬輕輕將梅鑿松，以免損壞給煤機零件。
2、給煤機不會堵塞，使用時應注意落煤口上方的堵塞和鍋爐進煤管的堵塞，前者使給煤機無煤空轉。后者會使給煤機造成葉軸或是聯軸器的嚴重損壞。
3、一旦發現給煤機電流突然明顯增大，應迅速關機！說明鍋爐進煤管已堵塞。應及時去現場清除尾部的積煤，疏通管道后法能繼續使用。
