振動給料機所適應的物料范圍很廣，對料度在0.1毫米以的顆粒狀物料，一般的塊狀物料和塊度達400~500毫米的大塊物料，直至塊度達1米以上的特大塊物料，輸送效果都很好；另外它還可以輸送粉狀物料（對于易飛揚的粉狀物料承載構件應注意制成密閉結構），在采取適當措施后，還可以輸送高溫物料和具有強烈腐蝕性的物料。

自同步振動給料機的構造及工作原理

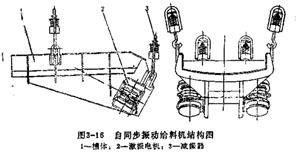

圖3-16是自同步振動給料機的總體結構圖，從圖中可以看到，自同步振動給料機的激振器是由一對參數接近相同的激振電機組成的，兩臺激振電機通常平等安裝于槽體的后部兩側或槽體的下方，并對稱于給料機的縱向對稱平面。兩臺激振電機的軸線與槽底平面所夾的角度和所需的振動方向角互為余角。兩臺激振電機的軸線也可以與槽體的對稱平面相垂直，安裝在給料機槽體的后部（如圖3-17所示）。這時，不應破壞整機關于槽體縱向對稱平面的對稱性。在這種情況下電機底座與槽底平面所夾的角度也應和所需的振動方向角互為余角。激振電機的構造與普通電機不同之處，除了安裝有偏心塊外，由于軸與軸承承受較大的激振力，因此，軸承的容量系數及軸的直徑均較大。同時，這種電機要求有較好的抗振性能。

減振器的構造與電磁振動給料機的減振器的構造基本相同。根據自同步原理，兩電機啟動后，將很快就進入同步狀態，即以同一轉數運轉，兩電機的偏心塊所產生的慣性力在兩軸心連線方向上互相抵消，而在與兩軸心連線相垂直的方向上疊加為激振力。它是按一正弦規律變化的，此激振力使振動給料機獲得輸送物料所必須的振動。
